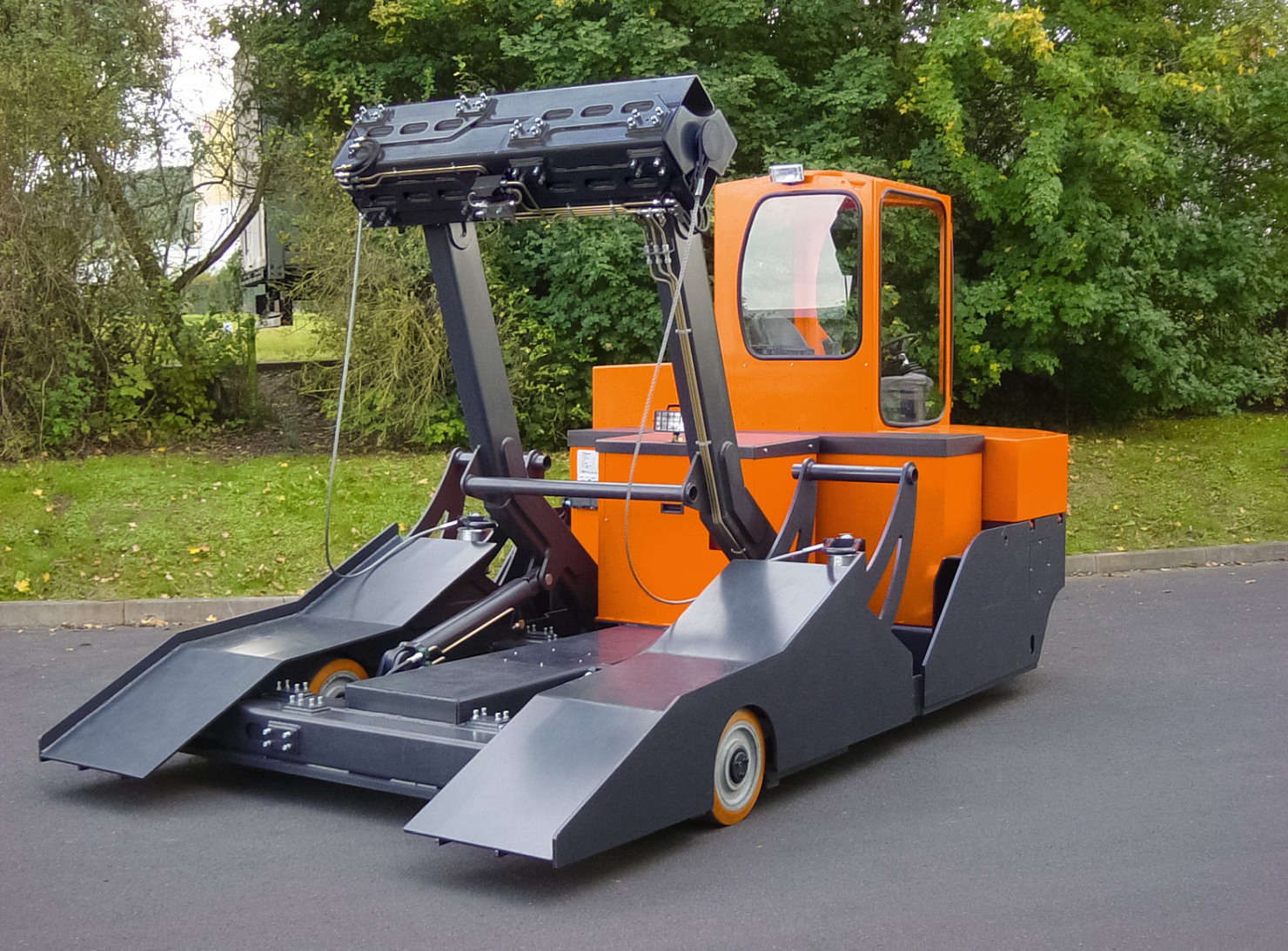

El transportador de bobinas HUBTEX con travesaño giratorio para elevación de carga
El transportador de bobinas HUBTEX con travesaño giratorio para elevación de carga

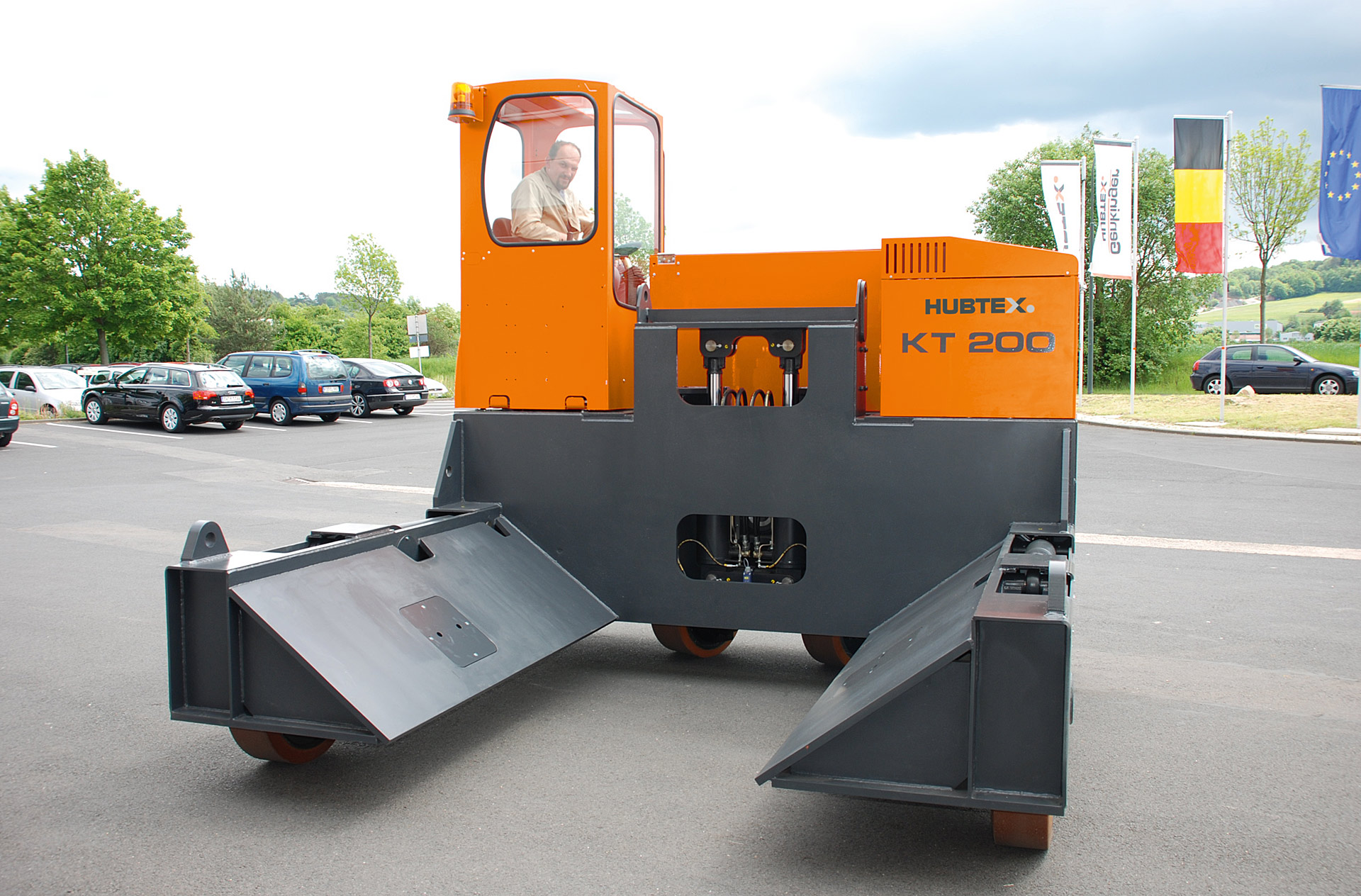

El transportador de bobinas HUBTEX con bloque de sujeción y elevador de chasis

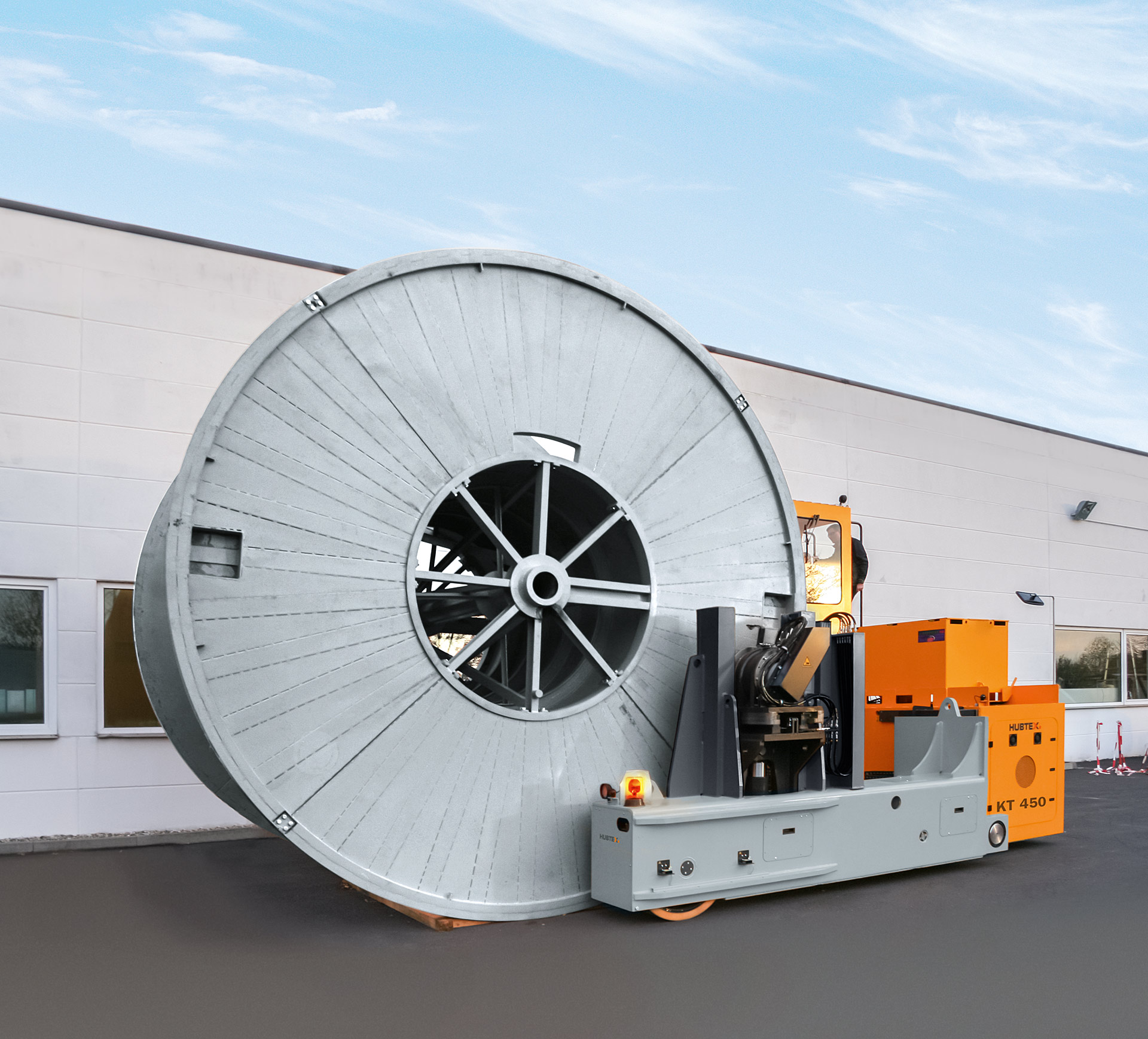

Vehículo industrial HUBTEX con bobina.

Transportador de bobinas
de HUBTEX

  • Icon Lasten GewichtCapacidad de carga
    de hasta 60 Tonnen
  • TrommeltransporterDiversas variantes
    de recogida de la carga
  • Individuell anpassbarAdaptable a todas
    las aplicaciones

El transporte dentro de la empresa de bobinas de cables o bobinas de tubos pesadas exige una manipulación especial. A pesar de la anchura estrecha de los pasillos, las bobinas deben llevarse a su lugar de uso en un tiempo récord. A menudo, también es preciso efectuar transportes en el exterior. Para cargas pesadas de 10 a 60 toneladas, HUBTEX ha desarrollado varias soluciones que permiten transportar los más diversos tipos de bobinas con diferentes dimensiones. En todas las variantes, las cargas puntuales que se producen se absorben y distribuyen de forma óptima. En función de las necesidades del cliente, el fabricante de vehículos especiales elabora la solución adecuada a cada situación de carga individual siguiendo el principio modular.

Kontaktieren Sie unsere Produktberater

El transportador de bobinas tiene una capacidad de carga de 12 toneladas.

Equipos especiales con componentes modulares

La amplia variedad de equipos especiales, como el transportador de bobinas, puede equiparse con componentes de eficacia probada de nuestro sistema modular. Ya sea a través de componentes estándar o por medio de componentes de nuevo diseño, los vehículos especiales de HUBTEX garantizan un transporte seguro y rápido de cargas con un peso de hasta 60 toneladas

Un transportador de bobinas rodeando una bobina de cables.

Manipulación de tambores y bobinas pesados y mucho más.

Los transportadores de bobinas de cables de HUBTEX se utilizan específicamente para la manipulación de cargas pesadas de hasta 60 toneladas, adaptándose siempre a la aplicación concreta. HUBTEX ofrece soluciones individualizadas para dar respuesta a las más diversas necesidades de los clientes.

Características

Variantes de elevación de la carga
Un transportador de bobinas con travesaño giratorio para elevación de carga.

HUBTEX ofrece diferentes series de equipos que se diferencian en el tipo de elevación de la carga, por lo que pueden adecuarse a la perfección a la aplicación concreta del cliente.

  •      Travesaño giratorio para elevación de carga
  •      Bloque de sujeción con elevador de chasis
  •      Puntas elevables
Elevación de bobinas con travesaño giratorio.

El robusto travesaño giratorio para elevación de carga tira de las bobinas de cables sobre las rampas de elevación del vehículo a través de dos cables de acero y pasadores.

Transportador de bobinas con una capacidad de carga de 20 toneladas.

El transportador de bobinas rodea por completo la carga que debe elevarse de modo que los brazos de carga quedan debajo de la bobina. A continuación, los bloques de sujeción envuelven la carga y la elevan por el bastidor a través del elevador integrado.

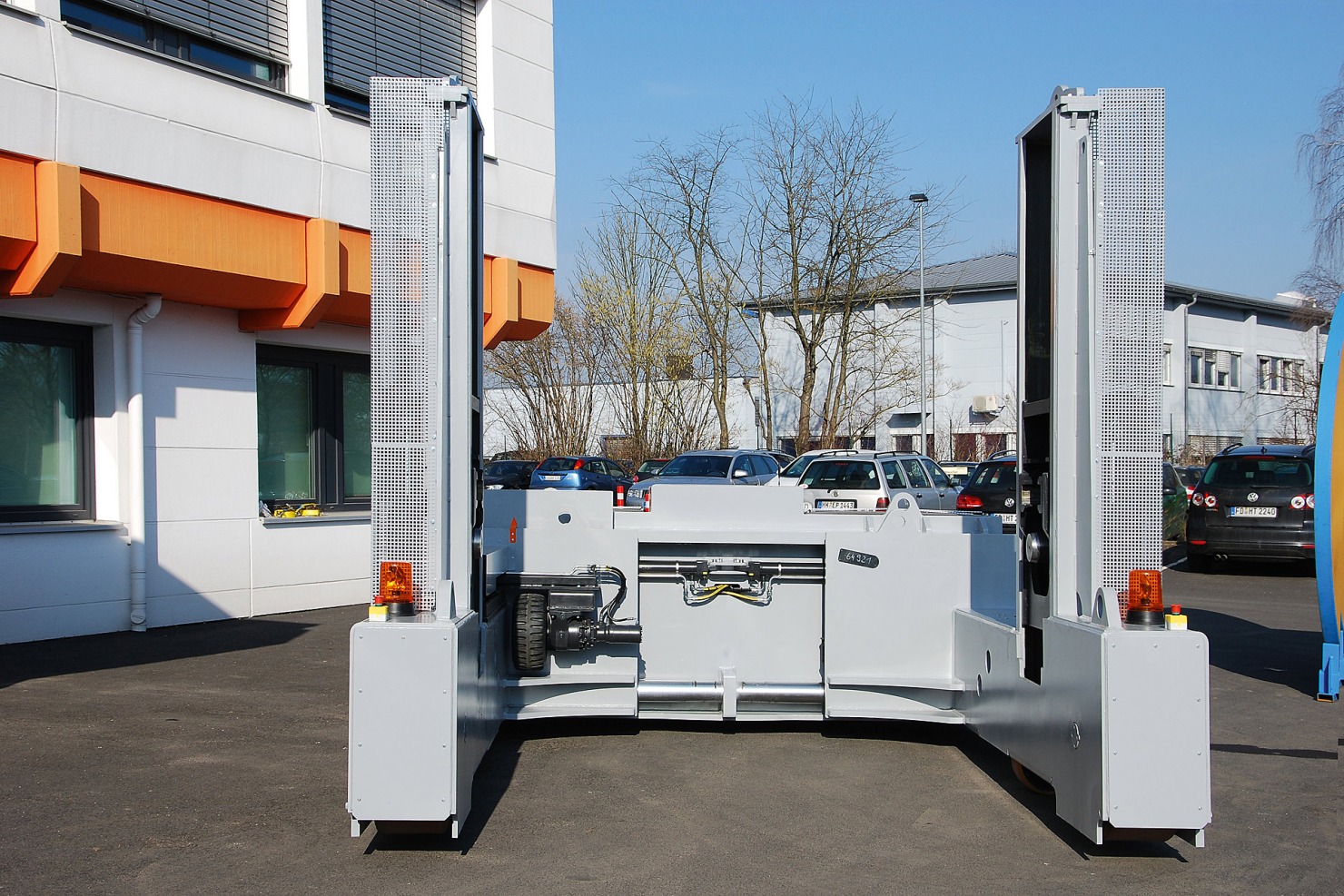

El transportador de bobinas eleva las bobinas con puntas.

A fin de poder rodear por completo la carga, los brazos de elevación hidráulicos del transportador de bobinas se adaptan a la anchura de la bobina. Una vez ocurre esto, las puntas se introducen en los alojamientos de bulón de las bobinas y, por último, las bobinas se elevan con el mecanismo elevador.
De modo opcional es posible una función de giro
que permite enrollar y desenrollar diferentes sistemas.

Encontrar la mejor solución juntos.

Sabemos que el manejo de los tambores presenta desafíos especiales para los usuarios. Concierte una cita de consulta no vinculante con nuestros especialistas para obtener la mejor solución posible para su solicitud.

El travesaño de elevación del transportador de bobinas

El chasis oscilante integrado permite una compensación óptima de las irregularidades del suelo, un desgaste homogéneo de las ruedas y una distribución perfecta del peso.

Un transportador de bobinas rodeando una bobina de cables.

La carretilla elevadora puede elevar bobinas de hasta 45 toneladas.

Travesaño de elevación de un transportador de bobinas

Gracias a las más diversas variantes de elevación de la carga es posible transportar cargas de lo más variadas.
