HUBTEX hub- und mastausschubsystem für Castoren
Handhabung von Castor-mtr3-behätern am standort ahaus
Behältergewicht max. 20 t
Handhabung von Castoren
Hubhöhe bis 6750 mm
HUBTEX hat in Zusammenarbeit mit AMAS ein Transport- und Stapelfahrzeug (TSF) entwickelt, bei dem HUBTEX das Hub- und Mastausschubsystem entwickelt hat. Angesichts der strengen Sicherheitsanforderungen im Umgang mit radioaktiven Stoffen wurden zahlreiche Sicherheitsmaßnahmen implementiert. Dazu gehören Messsysteme zur kontinuierlichen Überwachung der Funktionen und Zustände.
Zwischenlager Ahaus
Lagerung von radioaktiven kernbrennstoffen
Das Zwischenlager Ahaus ist eine Lagerhalle, die zur vorübergehenden Aufbewahrung von abgebrannten Brennelementen aus deutschen Kernkraftwerken dient, welche allerdings weiterhin starke und schwache Strahlen abstrahlen. Die Einrichtung erstreckt sich über eine Fläche von 196 m Länge, 38 m Breite und 20 m Höhe und darf insgesamt 3960 Tonnen Kernbrennstoff aufnehmen.
Merkmale

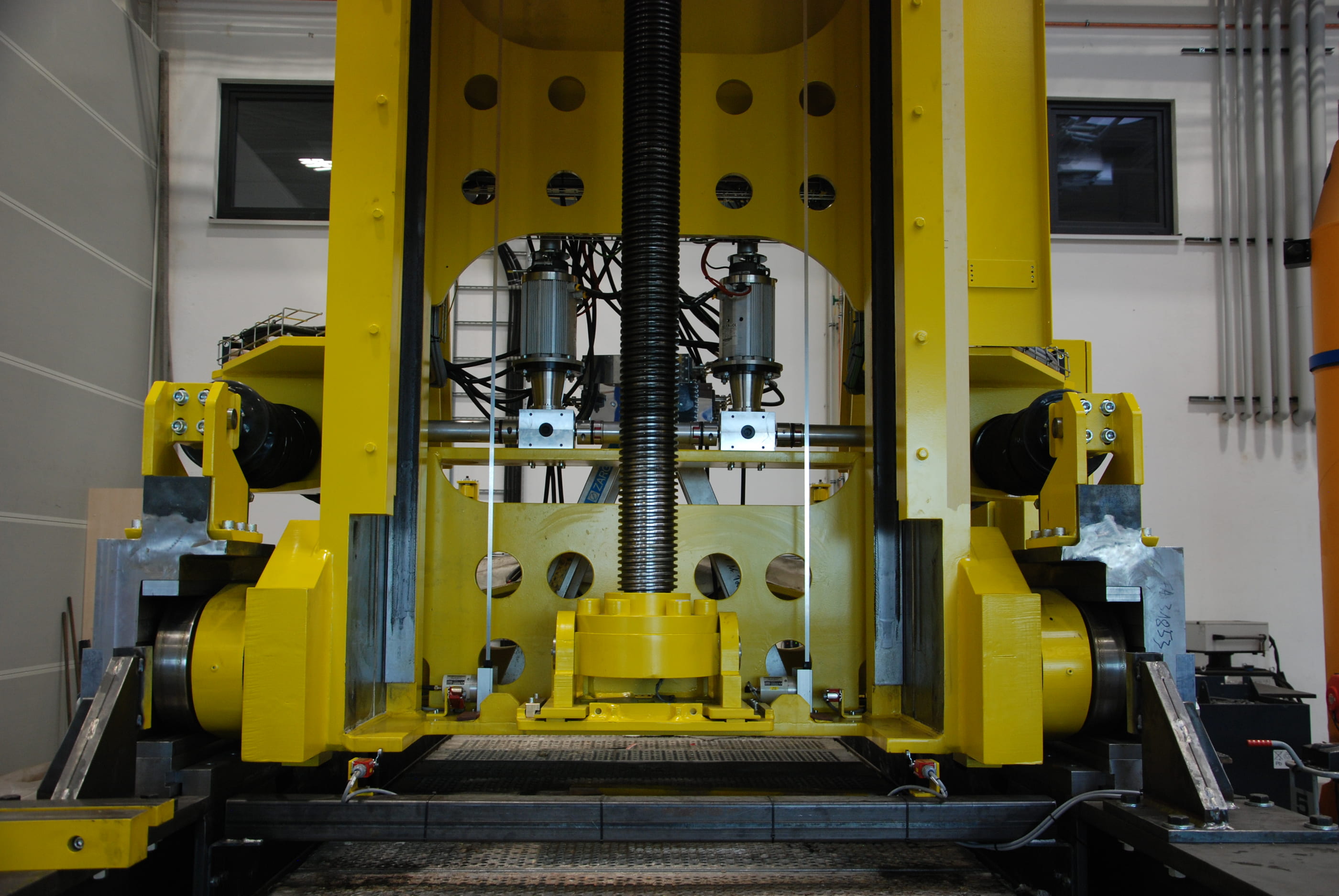

Das Mono-Hubgerüst weist eine Bauhöhe von 6750 mm und einen vertikalen Hub von 3750 mm auf, der durch eine Trapezgewindespindel mit mehreren elektrischen Antriebseinheiten und Frequenzumrichtern angetrieben wird. Darüber hinaus verfügt es über einen horizontalen Mastausschub von 2600 mm, der durch eine Zahnstange und ein Ritzel betrieben wird. Zur Überwachung der Funktionen und Zustände sind Messsysteme verbaut.

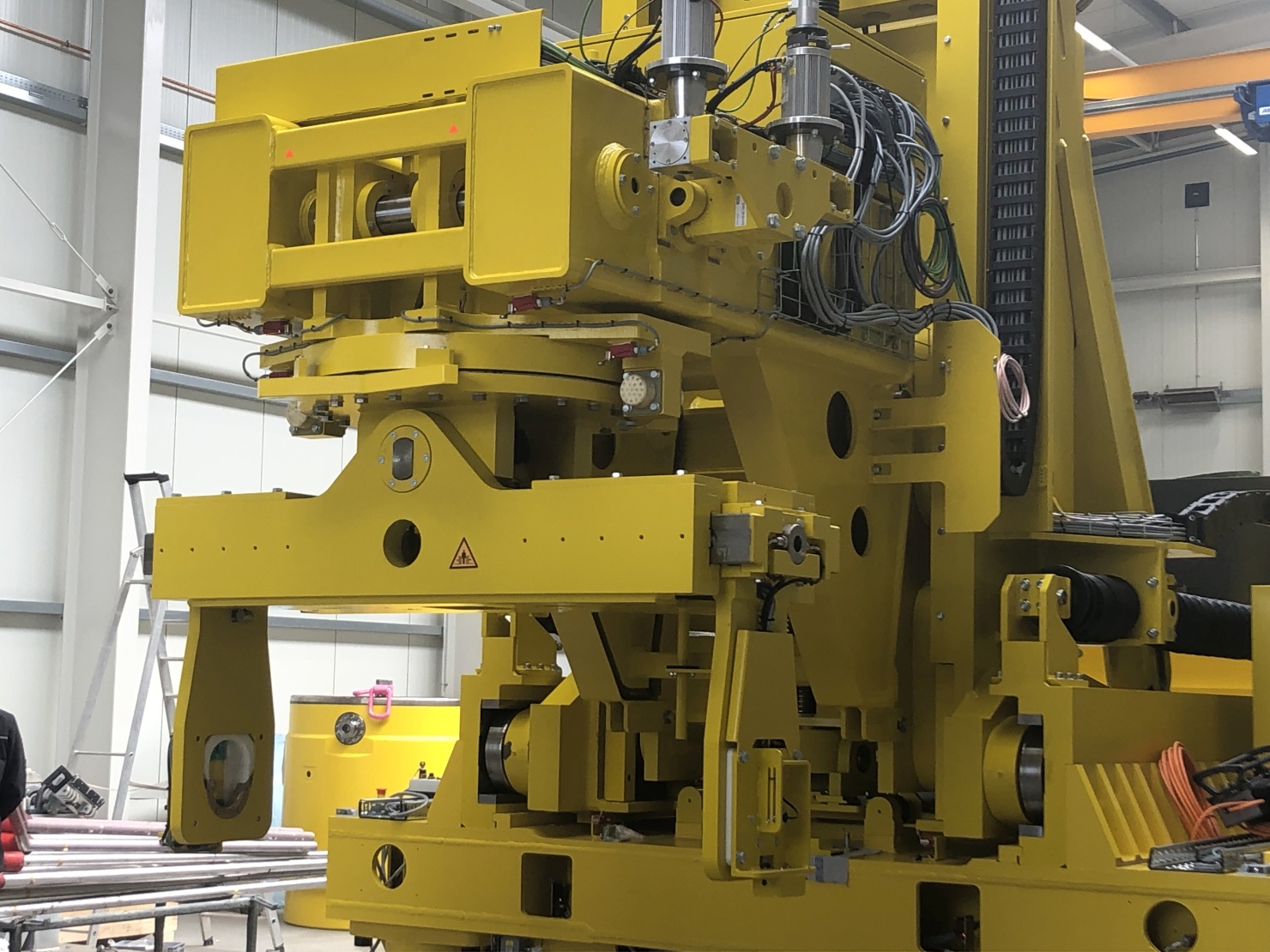

Der Behälter mit einem Maximalgewicht von 200 Tonnen wird über 2 seitliche Aufnahmelaschen aufgenommen, welche eine Seitenverstellung von 200 mm ermöglichen. Die Laschen sind pendelnd aufgehängt und haben einen Bereich von +/- 2°. Zusätzlich ist ein separater Seitenschieber mit einem Verstellbereich von +/- 100 mm vorhanden, sowie eine horizontale Dreheinheit mit einem Drehbereich von +/- 50 mm. Um ein Aufschaukeln des Behälters zu reduzieren, wird eine Pendelbegrenzung der horizontalen Mastverstellung verwendet. Sensoren überwachen die Funktionen und Zustände des Systems.

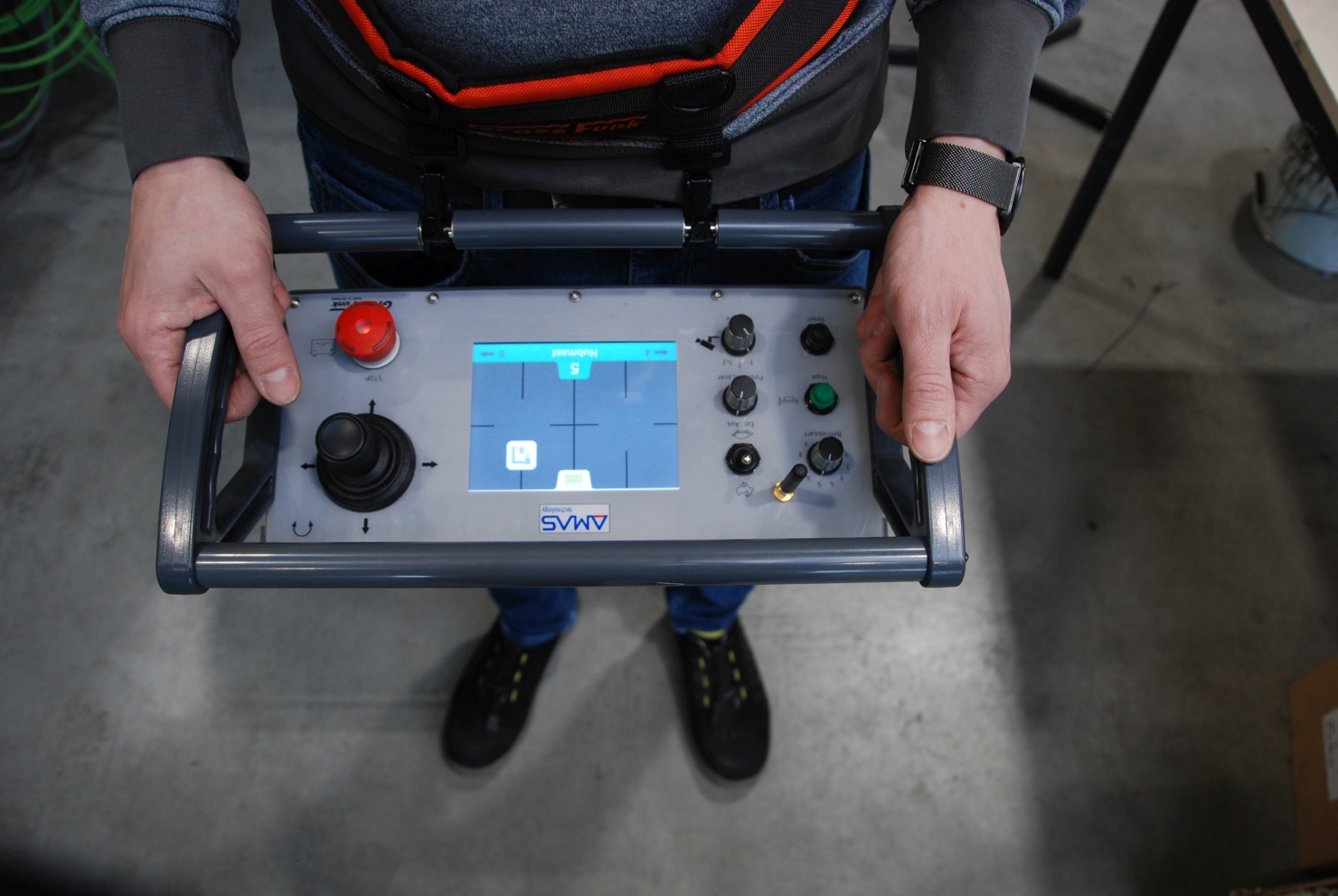

Der TSF kann ausschließlich mit einer Funkfernbedienung gesteuert werden. Über diese Fernbedienung kann zwischen Stapelbetrieb, um die Behälter zu positionieren, und Fahrbetrieb, um die Behälter zu verlagern, gewechselt werden.
