Afbeelding
Titelafbeelding orderverzamelplatform met platen

2in1

Volwaardige
meerwegzijlader

Volwaardig
orderverzamelvoertuig


Elektrische meerwegzijlader met afneembaar verzamelplatform en opname via vacuüm
van HUBTEX

De multifunctionele 2-in-1-oplossing. De elektrische meerwegzijlader met afneembaar orderverzamelplatform van HUBTEX kan als klassieke meerwegzijlader worden gebruikt. Maar deze kan dankzij het bevestigen van een platform ook nog als een volwaardig orderverzamelvoertuig werken.
In de standaardconfiguratie KP verloopt het orderverzamelproces handmatig. Bij configuratie VK verloopt het orderverzamelproces met behulp van de opname via vacuüm volautomatisch.
De beschadigingen die juist voorkomen door handmatig verzamelen van houtplaten, kunnen door de VK-modellen worden voorkomen.

Alles
behalve standaard

Praktijkvoorbeeld - J. u. A. Frischeis GmbH
J. u. A. Frischeis GmbH gebruikt voor het magazijn bij het verzamelen van de grote houtplaten bij zowel ontvangst als uitgifte de flexibele elektrische meerwegzijladers van HUBTEX.
Voor J. u. A. Frischeis GmbH uit Villach waren de maximale beschikbaarheid, bestelservice en optimale goederenstroom slechts enkele van de factoren die de doorslag hebben gegeven voor de keuze voor twee inductie geleide elektrische meerwegzijladers van HUBTEX.  De doorslag gaf het flexibele concept dat eventueel een van de twee identieke vorkheftrucks van het type MQ 70, serie 2131 PU met een snel te bevestigen afneembaar orderverzamelplatform kan worden uitgebreid.
Het 4.500 mm brede orderverzamelplatform heeft een hefcapaciteit van 2,7 ton en kan platen met afmetingen van maximaal 3.000 x 2.070 mm oppakken. Zonder platform kunnen met de MQ 70 tot maximaal 13 m lange en 7 t zware lasten worden verplaatst. "Door het afneembare platform hebben wij de meeste flexibiliteit en voor elke toepassing een optimaal voertuigpark", licht J. u. A. Frischeis GmbH toe.

2-in-1

De multifunctionele 2-in-1-oplossing- de elektrische meerwegzijlader met afneembaar orderverzamelplatform van HUBTEX. Zonder platform kan de ESTL als volwaardige meerwegzijlader worden ingezet. Als het platform bevestigd is fungeert hij als orderpicker

Kenmerken

Elektrische meerwegzijlader

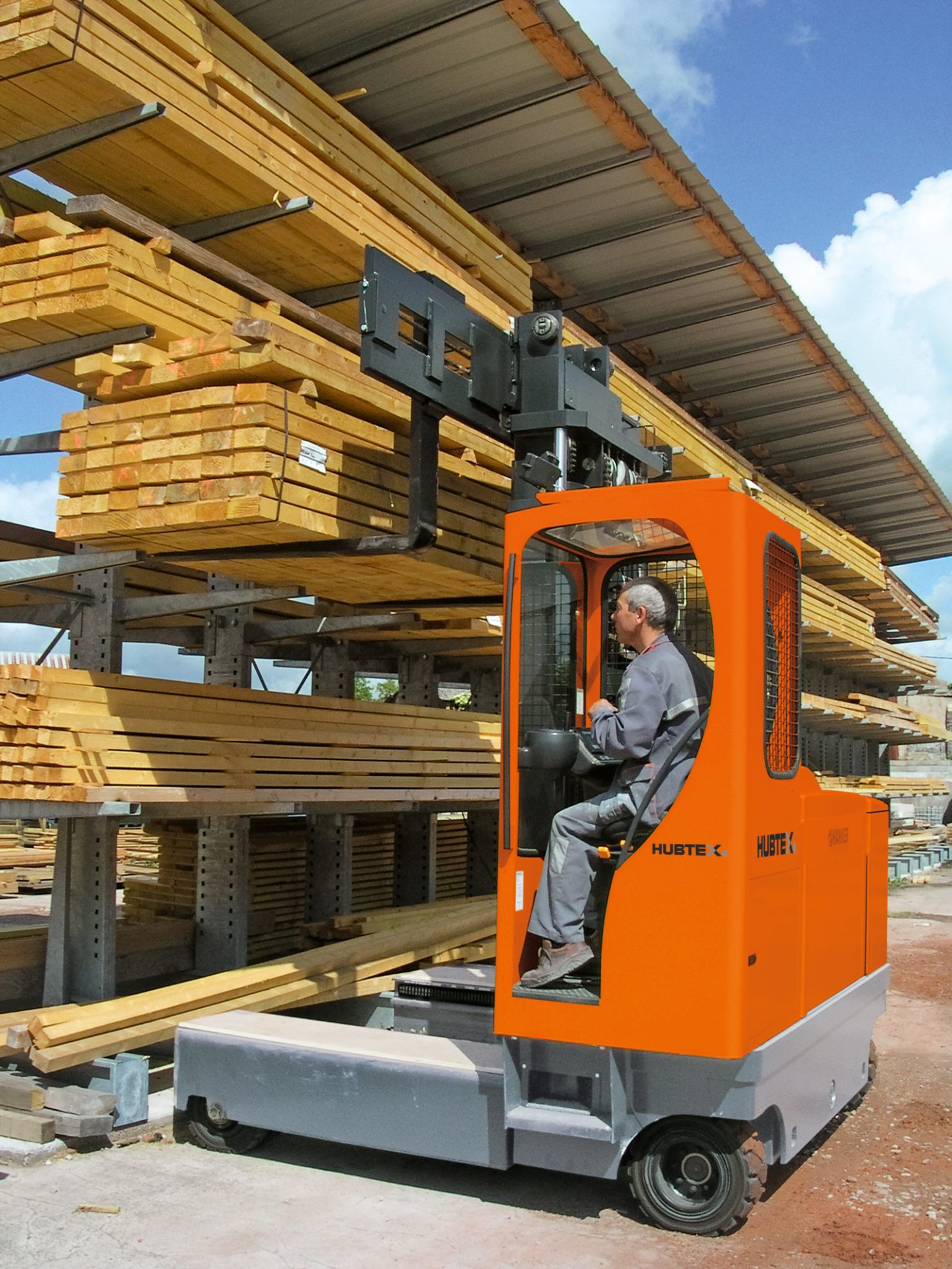

De HUBTEX elektrische meerwegzijlader in actie in de houtindustrie

Als er geen platform is bevestigd, werkt het voertuig als een klassieke elektrische meerwegzijlader. In de basisconfiguratie zijn deze al ontworpen voor hanteren van lange lasten, ook in krappe gangen.
Een groot voordeel van deze voertuigen is dat ze met een groot aantal uitrustingsvarianten uitgebreid kunnen worden.

Bevestigen van een platform
De HUBTEX elektrische meerwegzijlader met omhooggeschoven platform

Voor alleengebruik als orderverzamelvoertuig kan de meerwegzijlader van een platform worden voorzien, waarbij de bevestiging maximaal vijf minuten duurt. Vervolgens stuurt de operator het systeem aan vanaf het platform. De platen verzamelt hij alleen of met een andere operator direct vanuit de plaats in de rekken op het voertuig.

Bedieningspanelen op het platform

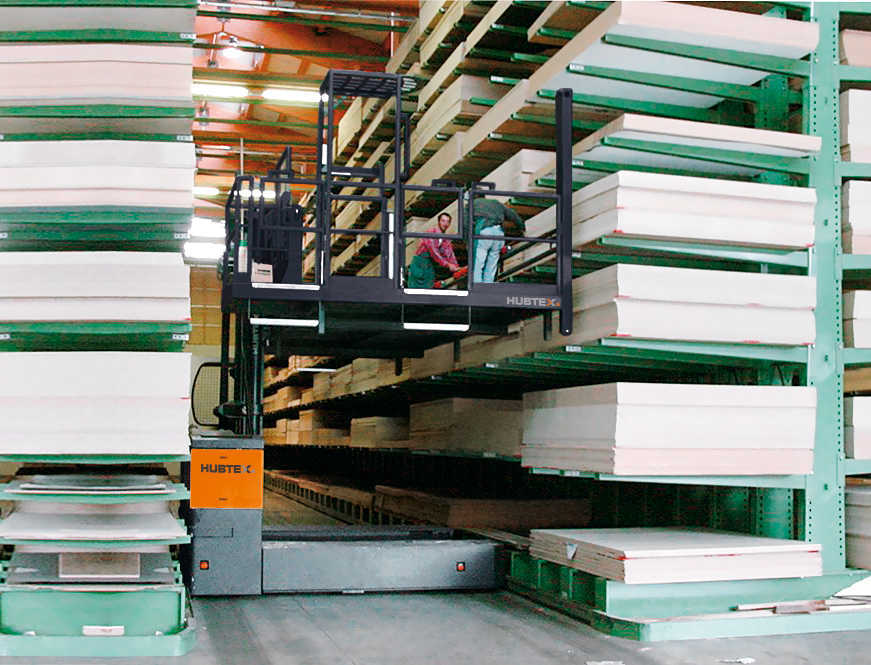

De HUBTEX elektrische meerwegzijlader met bevestigd platform bij het verzamelproces

De elektronica is dusdanig uitgevoerd, dat eventueel ook gekozen kan worden om twee bedieningspanelen te monteren. Voor de best mogelijke visuele omstandigheden kan dan altijd het paneel worden gekozen dat vooraan in de rijrichting ligt.

Opname via vacuüm
De opname via vacuüm van HUBTEX

Om het gevaar voor beschadigingen van de materialen verder te reduceren, kan het afneembare orderverzamelplatform bij een elektrische meerwegzijlader van HUBTEX optioneel met een vacuüm-hefinrichting worden uitgebreid. Uitschuifbare zuignappen zuigen dan afzonderlijke platen uit de plaats in de rekken en plaatsen deze vervolgens weer direct op het platform. Op deze wijze is er slechts één persoon nodig voor de bediening. De flexibiliteit van deze modulaire oplossing is hierbij een groot voordeel. De meerwegzijlader kan bij gemiddelde overslagprestaties goedkoop voor lasthandling maar ook voor orderverzamelen worden ingezet.

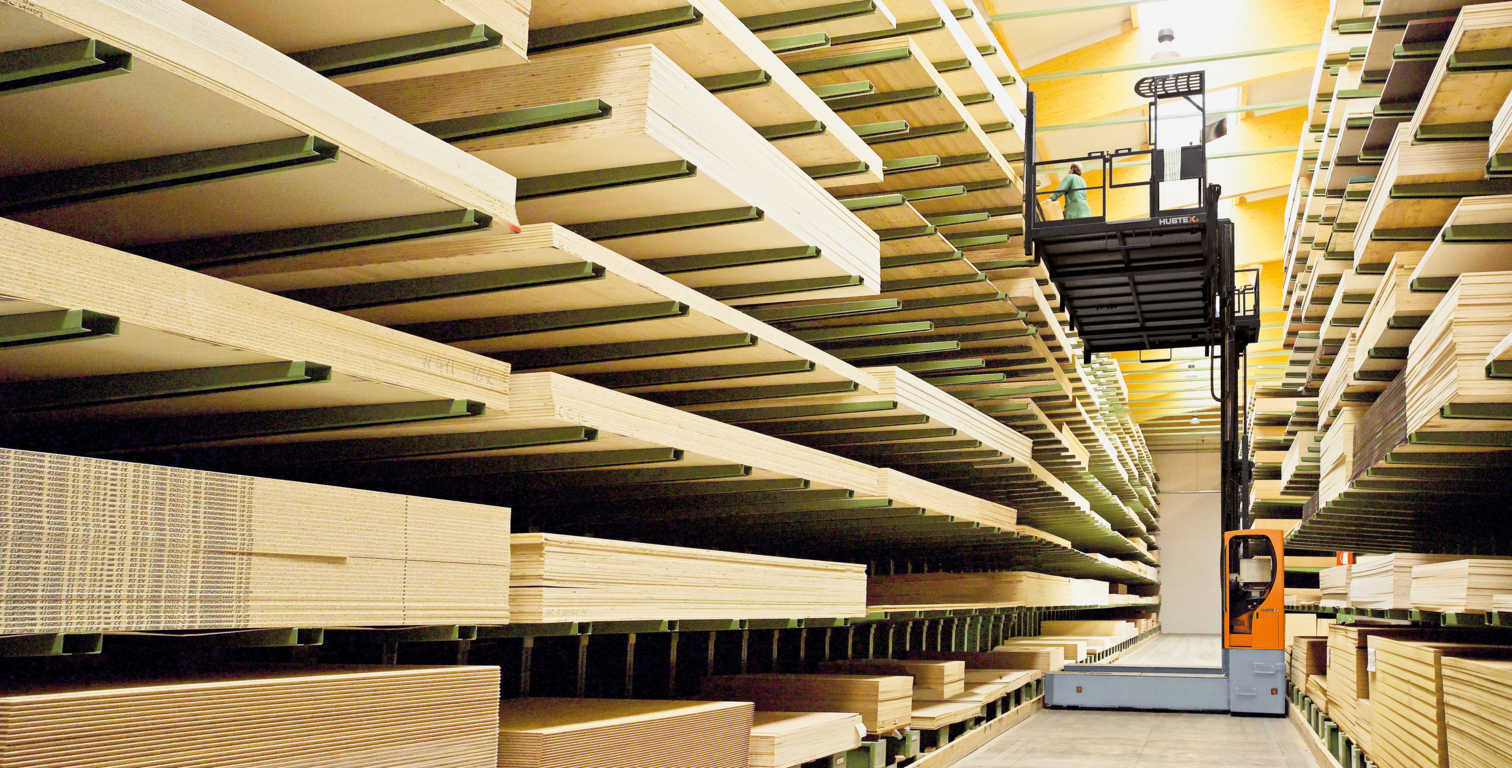

De elektrische meerwegzijlader van HUBTEX in actie als orderverzamelvoertuig

Voor het gebruik als puur orderverzamelvoertuig wordt de meerwegheftruck uitgebreid met een afneembaar platform.

De HUBTEX elektrische meerwegzijlader in actie in de houtindustrie

Typische toepassingssituatie: Voor orderverzamelen aan een kant in de smalste gangpaden wordt de HUBTEX elektrische meerwegzijlader uit de VK-serie gebruikt.

Hele grote houtplaten worden met de elektrische meerwegzijladers met bevestigd platform verzameld

Geen last is te groot voor de meerwegheftruck uit de KP-serie. Door de individuele configuratie kan voor elke last het optimale orderverzamelplatform worden ontwikkeld.

De HUBTEX MQ 30 met een bevestigd orderverzamelplatform

Afhankelijk van het orderverzamelproces kunnen een tot twee personen de te verzamelen last uit of in de rekken leggen.

De HUBTEX elektrische meerwegzijlader met bevestigd platform uit de serie Vacumax

De vacuüm-opnametechniek ontziet het materiaal erg goed omdat de houtplaten gelijkmatig in het magazijn kunnen worden gelegd.

Close-up van de opname via vacuüm van HUBTEX

Snel en ontziet het materiaal - met de Vacumax-technologie van HUBTEX wordt het orderverzamelen van zware houtplaten een kinderspel.

Aanzicht vanaf het platform met geïntegreerde opname via vacuüm

Alleen door de bevestiging van een platform verandert de elektrische meerwegzijlader in een orderverzamelvoertuig.

Voertuigspecificatie

Serie KP

afhankelijk van de toepassing kan het platform uit de series 2125 / 2130 / 2131 / 2132 worden opgenomen

Serie KP + Vacumax

afhankelijk van de toepassing kan het platform uit de series 2125 / 2130 / 2131 / 2132 worden opgenomen
